国网公司宿州蒋楼110kV变SF6在线监测报警系统应用

国家电网公司安徽电力公司宿州市砀山县蒋楼变110kV变SF6气体在线监测报警系统安装概况:

根据《DL408-1991 电业安全工作规程(发电厂和变电所电气部分)》第八章、《DLT 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则》第4章要求和《JBT 10893-2008 高压组合电器配电室六氟化硫环境监测系统》要求。

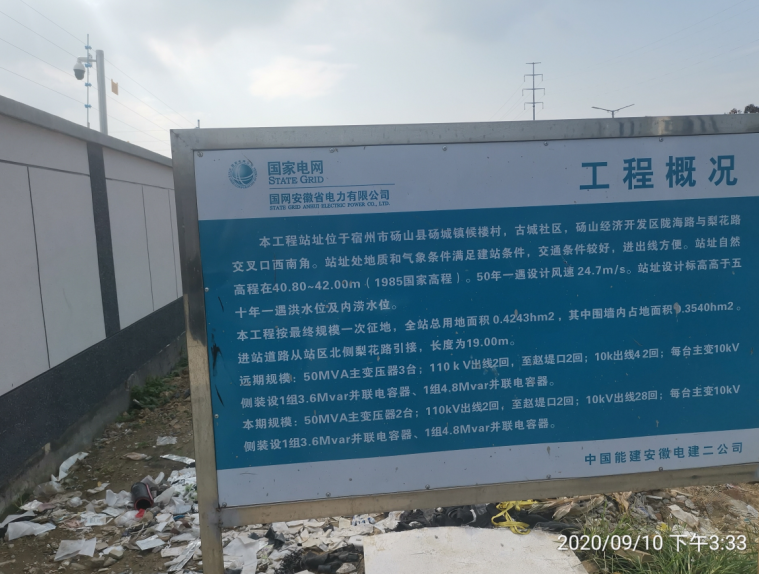

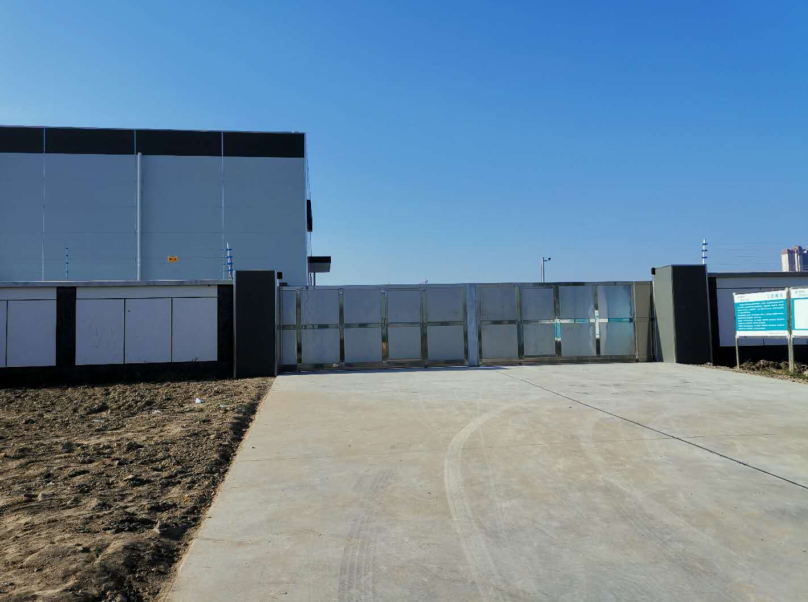

蒋楼变110kV变位于宿州市砀山县砀城镇侯楼村,古城社区的砀山经济开发区陇海路与梨花路交叉西南角,站址交通条件便利,该站属于新建项目站,后备自动化系统为河南许继负责安装,韦弗斯SF6气体在线监测报警系统(WINFOSS-S1P)与许继智能化监测配套使用。全站装有50MVA变压器3台,110KV出线2回,110KV高压开关室断路器采用GIS架构,包括2个断路器间隔,1个电流互感器等7个间隔组成。

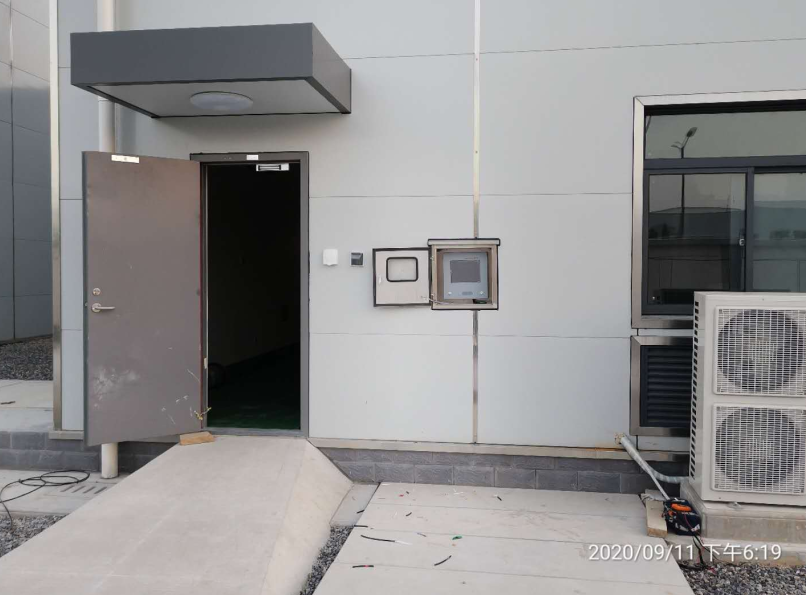

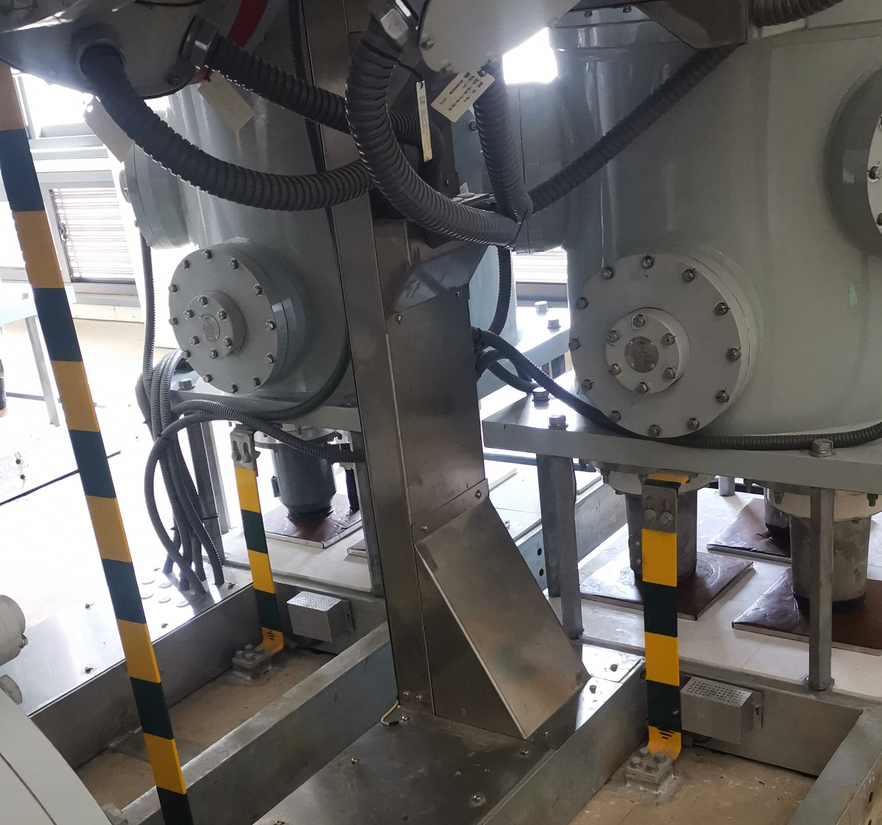

该站SF6气体在线监测报警系统配置为1+14+1,即SF6气体在线监测报警监测主机1台,SF6和氧气监测单元14台,温湿度监测单元1台,风机控制器1台组成,SF6气体在线监测主机安装在户外的GIS开关室巡检人员常出进门口,外加监测主机不锈钢保护箱,防止外部淋雨和日光暴晒,以延长整机寿命性,保护箱底板距离地面高度约1.4米,保护箱门盖上设置有高清透明亚克力制作可视窗口,在不开启门盖的情况下就能清晰方便地看到箱体内部装设的SF6泄漏监测主机界面。14个六氟化硫和氧气二合一监测单元布置在GIS底座支架上,距离地面地板约10公分,1个温湿度监测单元布置开关室中间位置的GIS底座支架上。声光报警装置和人体红外探测语音装置设置在监测主机保护箱体上,风机控制器装置通过系统主机与风机控制箱进行联动控制,当系统主机人工启动或六氟化硫气体和浓度超出设置参数范围内立即启动通风机进行通风换气。以确保整个开关室通风良好状态来保证巡检人员的人身安全。



SF6气体在线监测报警系统SF6监测采用瑞士原装进口智能红外光谱传感器,对区域空气中SF6气体的定量检测分,(运用开放式光路高灵敏中红外激光吸收光谱技术,消除了激光自身强度波动和外界环境的影响)。实时显示区域空气中的SF6气体浓度值,任意设置报警浓度,当环境中SF6气体浓度超过设定的报警值时发出超标报警功能。每一个SF6气体激光探测器可监测0.1~200m范围内的SF6浓度变化,不需要任何采样装置,只需要一个反射器,激光经过要监测的区域后被反射器反射回来到达探测器,就实现了对整个光路中的SF6浓度的测量。氧气浓度监测单元采用日本原装进口氧量传感器,在线实时监测环境中氧量浓度。




3、技术参数

SF6气体检测灵敏度:±1ppm

SF6气体浓度报警门限:100-1500ppm(可调 )

氧气检测浓度:1~25U%

氧气浓度报警门限:可调

氧气测量精度:<0.5%(0.4%,O2在21%时)

温度显示范围:-25~99℃

温度测量精度:<0.5%

温度报警门限:可调

湿度显示范围:0~99%RH

湿度测量精度:<3%

输入电压:176~265VAC

报警输出点:2A

风机输出触点电源:380VAC 40A

风机通风时间设定:15MIN/次(可调)

数据记录时间:5年,上位机海量存储

通讯:RS-485标准协议





系统既可现场就地监控,又可在主控室计算机上同步动态监控;也支持与现场远动装置以硬接点的形式实现调度中心的远程告警。并面对SF6开关站通盘设计,并可兼容SF6气体密度在线监测、SF6气体微水在线监测的接入功能。
