SF6气体泄漏监测报警系统需要穿几根线缆进行连接?

发布时间:2024-07-10 来源:jsydl 浏览次数:60次

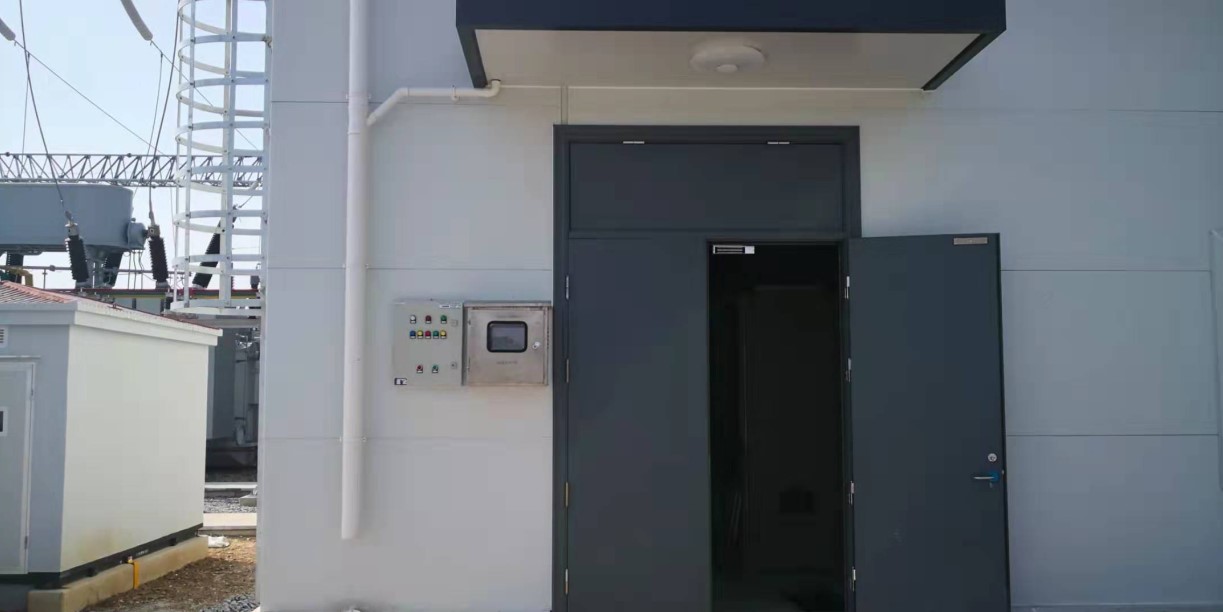

配电所设置的SF6气体泄漏监测报警系统由SF6气体泄漏监测主机、SF6&O2监测单元(六氟化硫和氧气监测二合一单元)、温湿度监测单元、声光一体报警装置、人体红外探测传感器、风机控制箱以及后台报警信号传输和综自后台SCADA系统等构成。






SF6气体泄漏监测报警系统常规需采用4条线线缆进行连接,分为SF6泄漏监测主机电源线缆、监测单元讯号传输线缆、风机控制联控线缆、后台报警信号传输线缆,如需要增加外置声光报警器和外置人体红外语音探测器以及后台SCADA系统等则需要相应添加线路。






主要的线缆布置如下:

1 SF6气体泄漏监测主机电源线缆采用ZR-RVV-3*1.5阻燃线缆,该线缆常规由JDP交流电源屏引入,线路敷设采用穿管暗埋和通过电缆沟或线缆桥架进入到SF6泄漏监测主机。



2 SF6&O2监测单元和温湿度监测单元线缆采用ZR-RVVP-4*1.0阻燃屏蔽线缆,该线缆由SF6泄漏监测主机RS485接口引出,经过暗埋管或电缆沟或线缆桥架引至高压开关室GIS各个间隔下、SVG开关柜边以及柱式断路器等。



3 风机控制器线缆由SF6泄漏监测主机引出至到风机控制箱,该线缆采用ZR-RVV-3*1.5阻燃线缆。由SF6泄漏监测主机风机控制接口引出,经过暗埋管或电缆沟或线缆桥架引至风机控制箱。



4、声光一体报警装置、人体红外探测传感器集中在SF6泄漏监测主机上,但如果需要在其他进入开关室门边设置,SF6泄漏监测主机有预留扩充的声光一体报警装置、人体红外探测传感器接口,该线缆可采用ZR-RVV-3*1.5阻燃泄漏,经过暗埋管或电缆沟或线缆桥架引至需要设置声光一体报警装置、人体红外探测传感器的位置。



5、后台报警信号传输线缆和综自后台SCADA系统讯号线缆。该采用ZR-RVVP-4*1.0阻燃屏蔽线缆通过暗埋管或电缆沟或线缆桥架引至综自屏或需要安设服务器的位置。
