产品详情/ Product details
产品概述

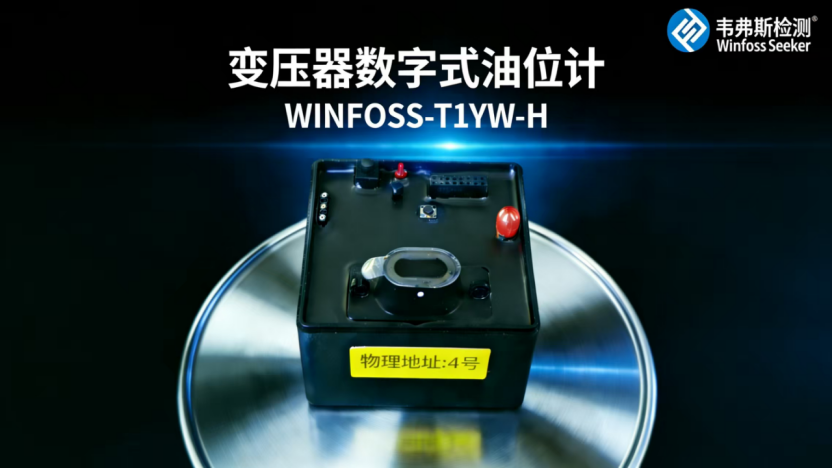

变压器数字化油位计（WINFOSS-T1YW-H）主要用于主变压器金属波纹内油式卧式储油柜(以下简称“主变卧式储油柜”)油位监测。变压器油的作用主要是绝缘和冷却，油位偏高或偏低均会增加变压器运行风险，如果油位过高，可能导致变压器过热甚至损坏；而如果油位过低，则会降低变压器的绝缘性能，增加故障风险，因此保持适当的油位对变压器的正常运行至关重要。该系统遵照国家电网公司数字化表计系统及通信规约而设计。
WINFOSS-T1YW-H型数字式油位计产品结合了主变卧式储油柜的结构特点,采用激光测距原理监测油位量的变化，并通过LoRa传输方式,将监测数据传输到串口服务器网关平台，全天候监测油位状态和变化。这一创新设计使得工作人员不必到现场巡检，在后台随时就能直观地了解主变卧式储油柜的油位状态，根据主变卧式储油柜的油位状态及时维护和采取措施确保变压器的安全运行。数据远传省运检中心，实现对现场状态监测。

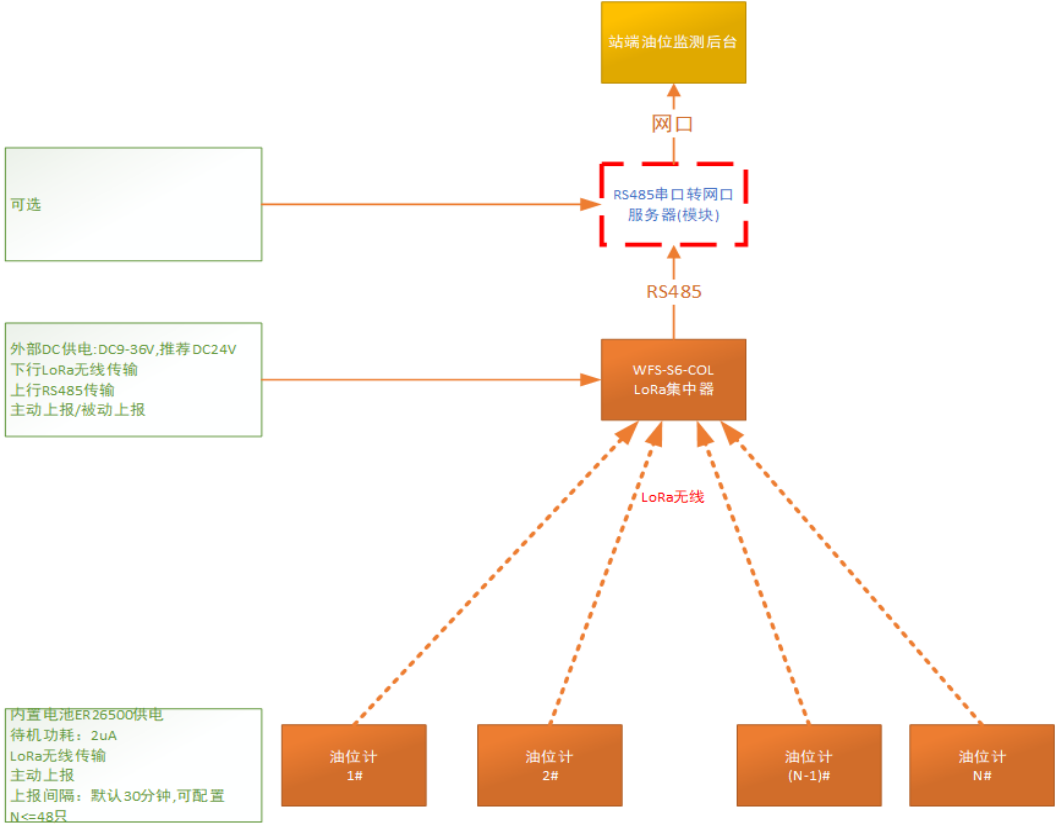

系统框架
技术优势
全天候动态监测主变立式储油柜油位数据及状态。
采用LoRa无线数据远传监测，极大减少工程工作量和成本。
采用高精度压力传感器，并内置温度补偿算法设计,实现油位的精密测量。
内置3.6V锂亚电池,设计电池续航15年，实际电池续航时间大于6年。
产品超低功耗，定时上报监测数据,上报时间间隔可自由配置,掉电不丢失。
数字式油位计技术指标
测量范围：0～4m
测量精度：±2.5%（f.s）
作电压：内置C型锂亚电池，标称电压为3.6V/8500mAh
环境温度：-30℃～+85℃
相对湿度：5%～95％
峰值功率：≤0.1w
待机功率：≤0.01mW
防护等级：IP65
通讯方式：470MHz,LoRa无线
上报间隔：默认30分钟,可设置
通讯距离：≥1.5km
LoRa集中器技术指标
工作电压：DC9～36V(推荐DC24V)
环境温度：-30℃～+85℃
整机功率：≤3w
防护等级：IP55
通讯方式：RS485、4G(可选)
接入无线油位计数量：累计48只
内置算法模型：4种(设置4类算法模型,以适应现场不同的安装位置和方式)
安装方式：壁挂式、导轨式

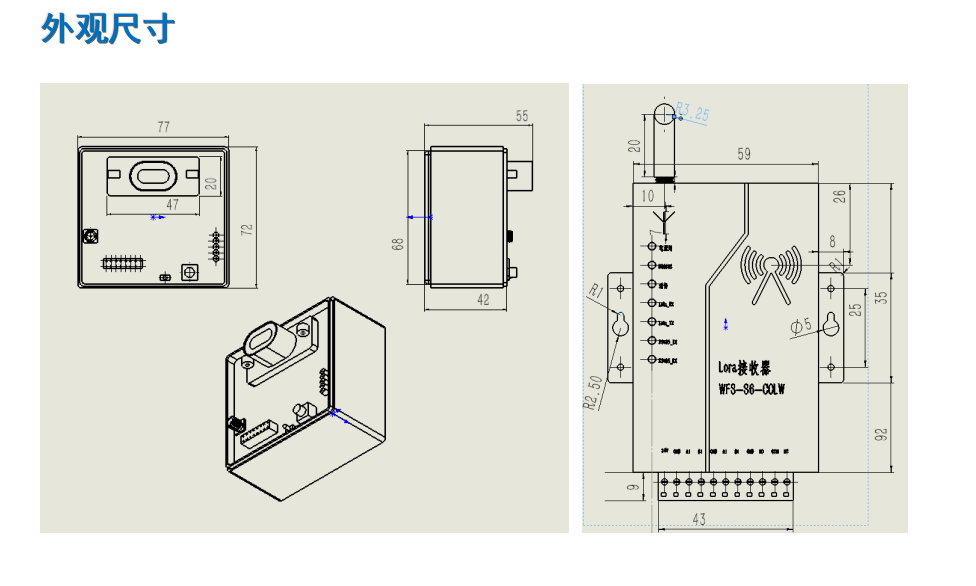

外观尺寸
LoRa集中器Modbus协议
通讯参数
出厂设置参数如下：
地址: 240(1-254,默认240)
波特率: 9600bps
响应超时: 1秒
响应延时: 0毫秒
帧间隔: 7个字符
数据长度:8，奇偶校验位: None，停止位：1
存储寄存器定义
逻辑通道、数据和保持寄存器
保持寄存器总共有29个
可用MODBUS 指令0x03来读取数据，0x06来写入
一个过程数据由4个字节组成（2 个保持寄存器）
过程数据格式
支持两种数据类型: IEEE754浮点数和无符号整型，默认为IEEE754浮点型数据。
数据的格式是小字节续，先传输最低有效位。
IEEE754浮点数。
浮点数格式
浮点数据格式(4字节 CDAB顺序,高低交换,发送顺序CC CD 42 F6) | |||||
数 值 | IEEE 754 | 寄存器 N | 寄存器 N + 1 | ||
(带小数) | 高位 | 低位 | 高位 | 低位 | |
123.4 | 0x42F6CCCD | 0xCD | 0xCC | 0xF6 | 0x42 |
整型数据格式(4字节 CDAB顺序,高低交换,发送顺序CD 15 07 5B) | |||||
数 值 | IEEE 754 | 寄存器 N | 寄存器 N + 1 | ||
(十进制) | 高位 | 低位 | 高位 | 低位 | |
123456789 | 0x075BCD15 | 0x15 | 0xCD | 0x5B | 0x07 |

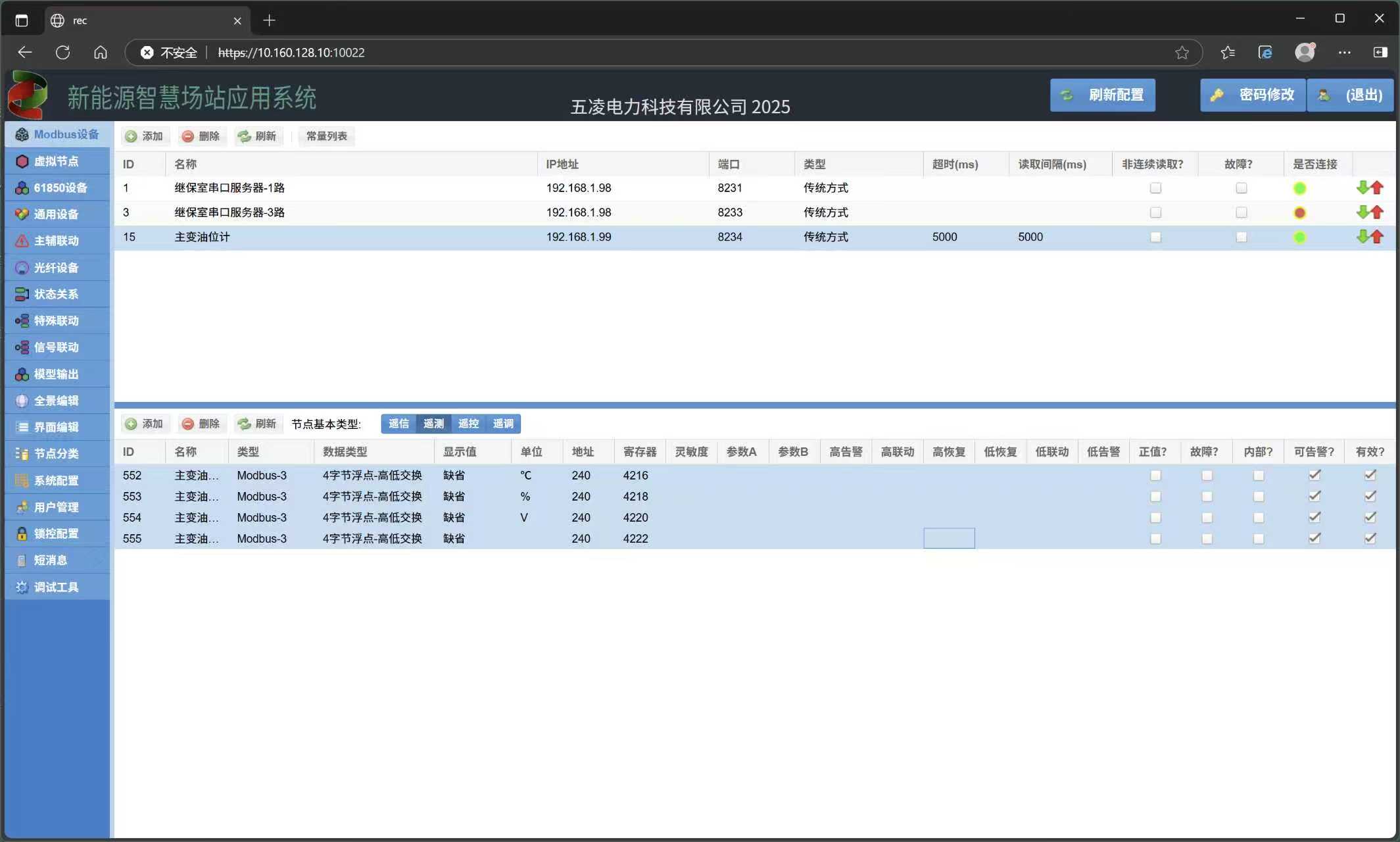

过程数据存储寄存器地址表(假设油位计地址为N)
MODBUS寄存器地址 | 类型 | 长度(字节) | 数据 | 单位 | 读/写 |
(N-1)*30 + 4096 | FLOAT | 4 | 环境温度 | ℃ | R |
(N-1)*30 + 4098 | FLOAT | 4 | 变油位量 | % | R |
(N-1)*30 + 4100 | FLOAT | 4 | 电池电压 | V | R |
(N-1)*30 + 4102 | FLOAT | 4 | 数据标记(为1表示数据已更新,为0表示数据未更新) | R |
通讯设置存储寄存器地址表
MODBUS寄存器地址 | 长度(字节) | 内容 | 读/写 |
50 | 2 | 重启控制(写0XFFFF重启设备) | W |
51 | 2 | 恢复出厂设置(写0XFFFF恢复出厂设置) | W |
52 | 2 | 本地设备地址 | R/W |
65 | 2 | 上报模式 0-主动上报,默认为0 1-从动上报 | R/W |
通信示例
读取1号油位计的监测数据
主站请求数据帧：F0 03 10 00 00 08 55 E2
从站响应数据帧：F0 03 10 80 00 41 D5 00 00 41 C2 7C 76 40 6A 00 00 3F 80 CRCL CRCH解析
环境温度: 41D58000H=26.687500℃
变油位量：41C20000H=24.250000%
电池电压：406A7C76H=3.663846V
数据标记：3F800000H=1
安装应用
安装步骤

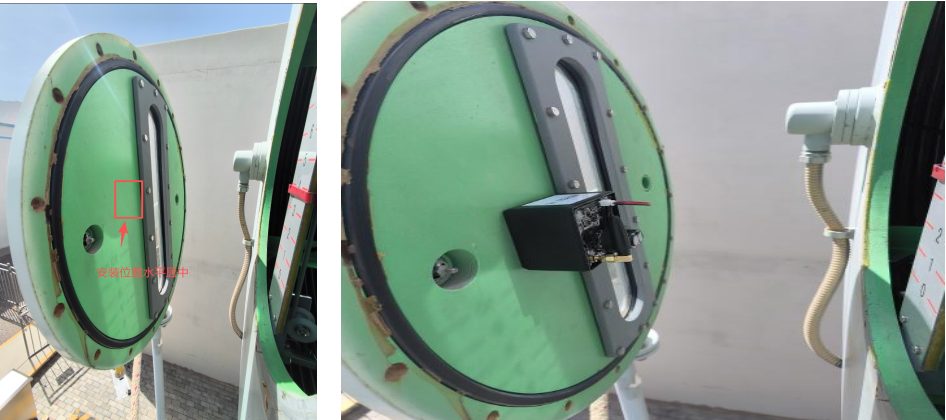

在主变卧式储油柜侧面指针式油位计法兰盖内部处加装WINFOSS-T1YW-H型数字式油位计，其安装位置示意图如图5所示，WINFOSS-T1YW-H采用磁铁吸附式的便捷安装方式，安装步骤如下：
1、无线LoRa线路连接及安装； 安装在室内并给其供应DC24V电源，将天线外接放置在可接受前端油位计信号范围内，并连接RS485电缆与网关平台/后台连接。
2、将储油柜固定法兰盖的螺钉全部卸下打开。
3、在法兰盖背面对向无遮挡处放置一块50mm×50mm磁铁再将设备放置在磁铁处与其吸附固定（如图5所示）。
4、设备调试好数据确认无误后将法兰盖恢复好，确保每个螺钉固定紧。
储存运输
本装置属于精密电子产品，应放置于温度-30～+40℃，相对湿度不超过85%，且空气中不含有足以引起腐蚀气体的空间内。装置的运输，应避免剧烈摇动和冲击，并防止雨雪浸湿。
